品名:直流双电源转换开关 型号:ASJ-DC-50A(48V/110V/220V) ASJ-DC系列直流双电源转换开关为电源二选一自动切换系统,正常工作状态下,在主电源处于正常的电压范围内,负载一直连接于主电源。在主电源发生故障时,负载自动切换到备用电源,主电源恢复正常后,负载又可切换到主电源。采用先断后通(Break before Conduct)的切换方式,可以实现两路直流电源之间的不间断切换, 为单电源负载提供双母线供电,ASJ-DC直流双电源转换开关拥有高性能的保护,提升了系统运行的安全性和可靠性。超大LCD界面设计可使人机实现零距离沟通,用户能直观的了解工作状态,输入电压,输出电流。通讯上增加了RS232/RS485端口,用于直流双电源与PC进行通讯,用户除了可以准确了解输入电压参数、输出电压参数、输出电流参数、工作状态(工作正常或异常、一路工作或二路工作)以外,还可以在PC上直接操作直流双电源转换开关(一路工作和二路工作之间的切换)。使用户轻松地了解设备的工作状况。
直流双电源转换开关性能特点: ■高低压保护功能:当输入低压或超压时,设备会自动转向另一路电源。 ■智能检测:当任一时刻,某一路断电(含人工切换),设备会自动切换到另一路,免除人工切换或断电的危险。 ■超载保护:当负载超过设备负载的100%-125% 连续30分钟,125%-150%连续20秒,150%-300%连续2S设备将自动关断输出并报警,10秒后自动再次开启。 智能报警功能: ■当断电时,设备会自动启动报警,90秒后自动消音。 ■当输入超限时,设备也会自动报警,90秒后自动消音。 手动自动切换功能: ■两路电源正常时,可随意将负载转向另一路电源供电。 ■当某路市电断电或超限时,设备会自动锁闭手动、自动切换。 ■和谐的人机界面设计,采用LCD液晶显示器,显示运行状态,是人机零距离沟通。 ■LCD显示内容:输入电压参数、输出电流参数、工作状态(工作正常或异常、一路工作或二路工作)。 ■RS232/RS485接口,用户除了可以准确了解输入电压参数、输出电流参数、工作状态(工作正常或异常、一路工作或二路工作)以外,还可以在PC上直接操作设备(一路工作和二路工作之间的切换)。

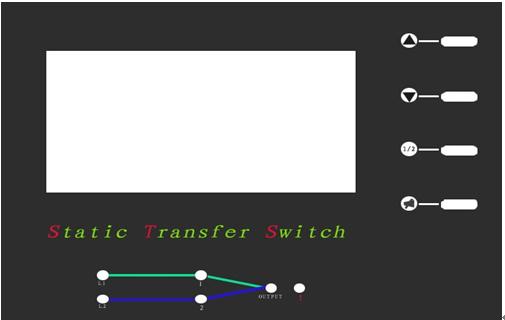

ASJ-DC直流双电源转换开关为LCD液晶显示,以下为LCD显示屏的操作和显示内容:
▲ ▼ 为显示屏翻页键 1/2 为手动切换键(手动切换一路,二路供电) 为报警消音键(故障,两路任一路断电或输入过高压过低压时机器会报警,90秒后会自动消音,也可以按此键一秒消音)。 L1指示灯亮:一路输入正常 L2指示灯亮:二路输入正常 1指示灯亮:一路供电状态 2指示灯亮:二路供电状态 OUTPUT灯亮:输出正常 !指示灯亮: 故障,两路任一路断电或输入过高压过低压
规格参数:
型号 |
ASJ-DC-50A |
输出电流 |
50A |
切换时间 |
≤2ms(无缝切换) |
切换方式 |
自动/手动 |
|
|
输入 |
48V/110V/220V±15% |
输
出 |
电压 |
48V/110V/220V±15% |
过流 |
125% 30分钟 150% 20秒 300%2秒马上保护 |
效率 |
≥98% |
显示 |
LCD电量参数状态显示 |
接口管理 |
RS232/RS485 |
环境温度 |
0℃~40℃ |
环境湿度 |
10%~90%(不凝露) |
外形尺寸 |
482﹡400﹡177mm(宽*深*高) | 注:可根据客户规格要求订做。
本公司产品整机质保两年,终身提供维修保养服身。 |
